Gestione e Preparazione dei File di Montaggio

Ottimizzare la transizione dal disegno CAD alla linea di produzione è fondamentale per azzerare gli errori di montaggio. Forniamo un pacchetto completo di file per l’assemblaggio di circuiti stampati (SMD e THT) perfettamente formattati per i principali produttori e assemblatori (EMS).

Grazie a una gestione rigorosa degli standard internazionali, garantiamo che ogni scheda elettronica sia pronta per la produzione industriale automatizzata senza ritardi o fraintendimenti tecnici.

Per assicurare un processo produttivo fluido, esportiamo e verifichiamo tutta la documentazione tecnica necessaria. Il pacchetto di consegna standard include:

• Gerber X2 e ODB++: I formati standard più avanzati per la produzione del circuito stampato, che integrano in modo nativo le informazioni sullo stack-up dei layer e riducono i rischi di interpretazione errata.

• Standard IPC-2581: Supportiamo il formato di interscambio dati di nuova generazione, ideale per trasferire in un unico file sicuro tutte le specifiche di design, assembly e testing.

• Distinta Base (BOM - Bill of Materials): Un elenco dettagliato dei componenti, completo di codici del produttore (MPN), package e designatori di riferimento, strutturato per facilitare l'approvvigionamento dei materiali.

Prima di inviare i file in fabbrica, è essenziale verificare gli ingombri meccanici e le tolleranze dei componenti sul circuito stampato:

• Modelli 3D Accurati: Forniamo viste 3D interattive del PCB assemblato.

• Prevenzione degli Errori: Questo controllo visivo permette di validare l'altezza dei componenti, verificare l'assenza di collisioni con i contenitori (case) e analizzare l'ingombro reale dei componenti THT e dei connettori.

I File per la Produzione e l'Assemblaggio del PCB

I File Pick and Place per il Montaggio Automatizzato (SMD e THT)

Viste 3D Interattive del Circuito Stampato

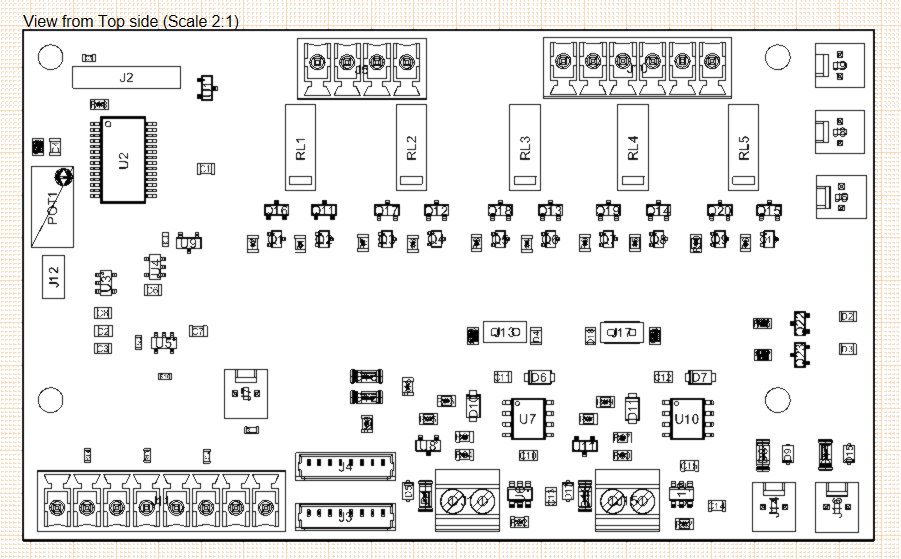

Posizionamento componenti SMD e THT

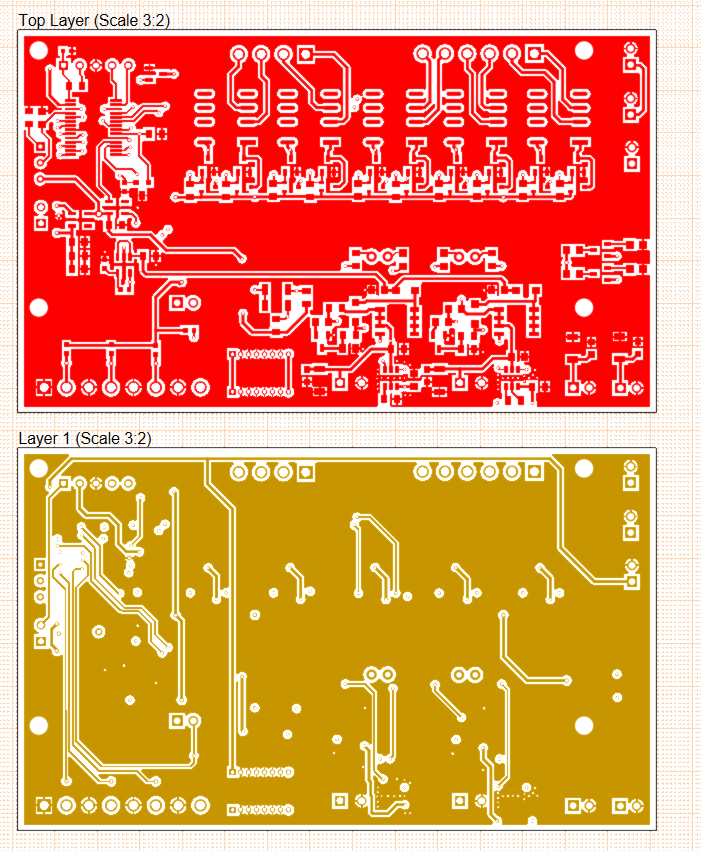

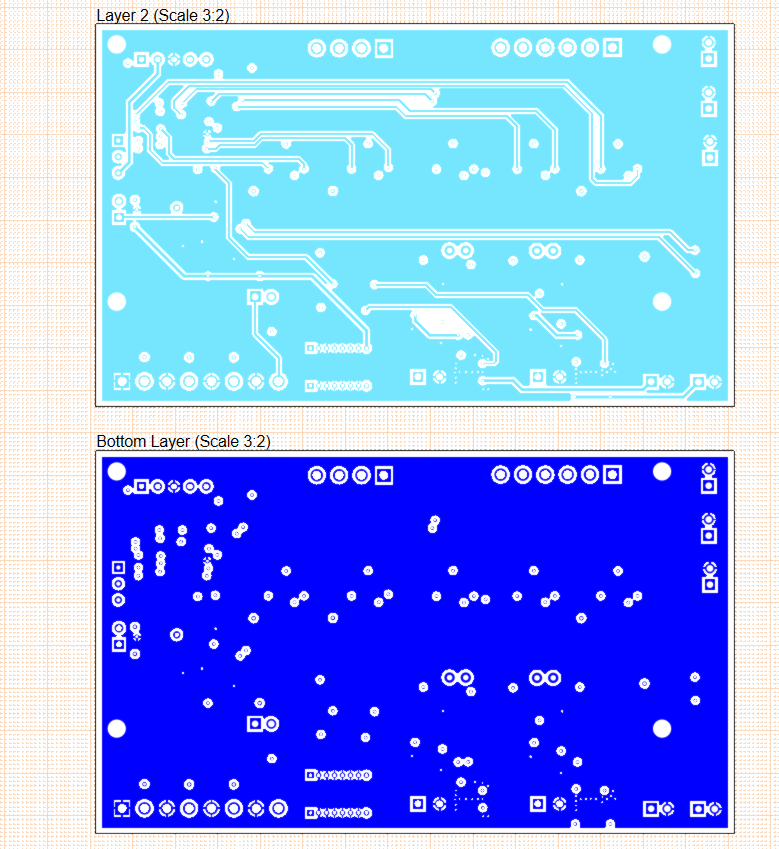

Vista Layers

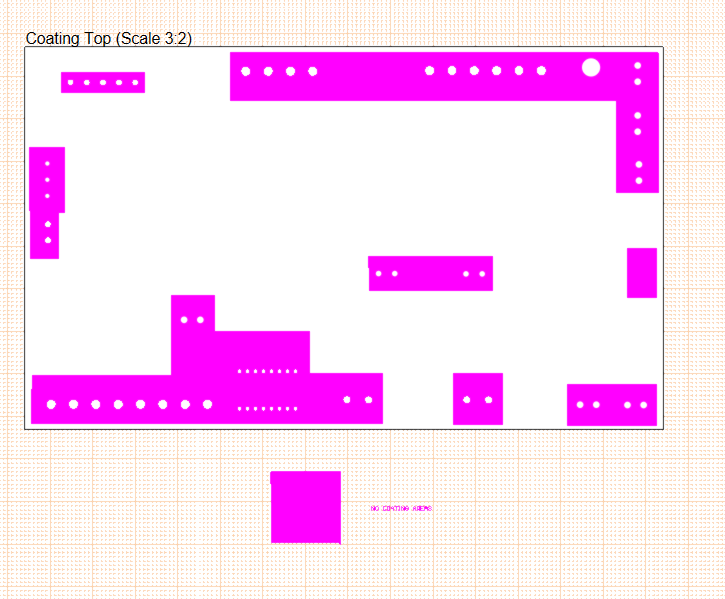

Coating

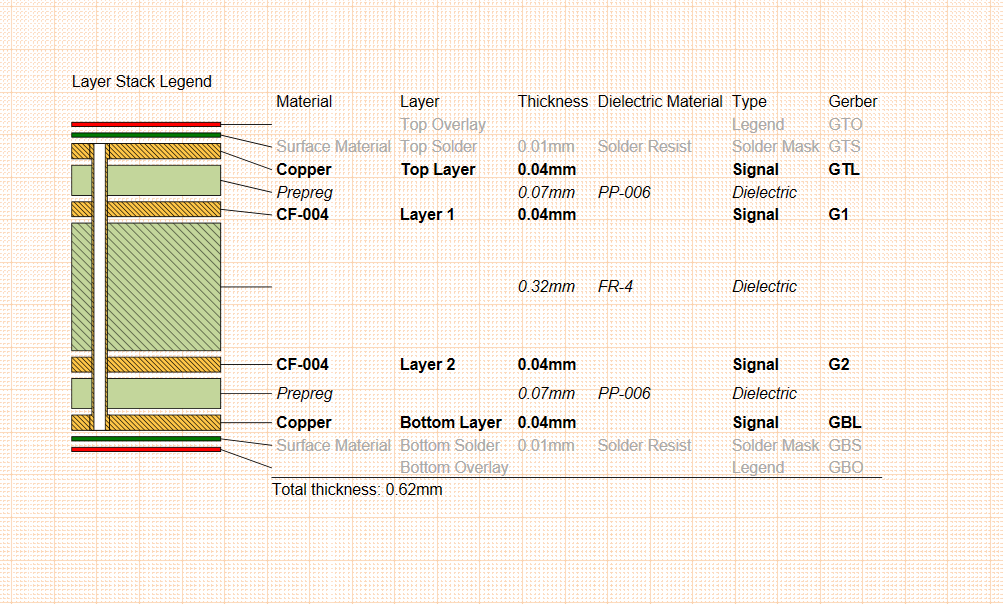

Layer Stack

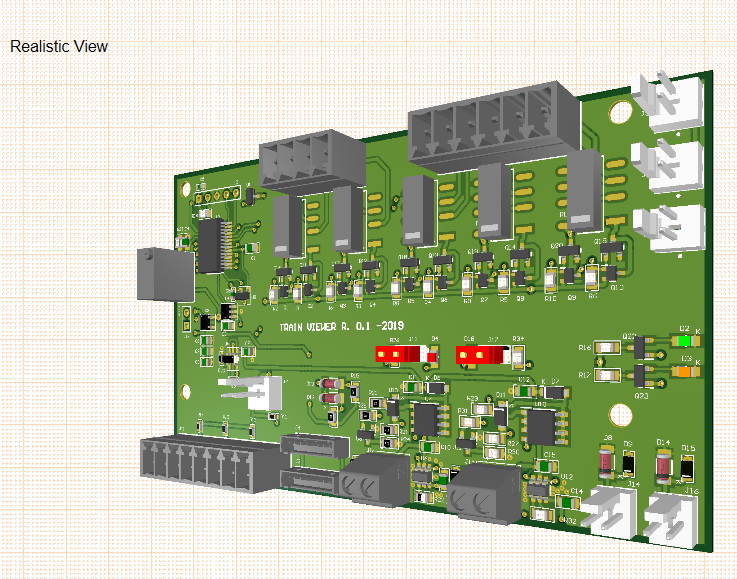

Vista 3D  statica ed interattiva

Il cuore dell'assemblaggio moderno si basa sulla precisione delle macchine automatiche. Per questo motivo forniamo file di posizionamento dedicati:

• File di Centraggio (Coordinate X-Y): Esportiamo file in formato .txt o .csv contenenti le coordinate esatte, la rotazione e il layer (Top/Bottom) di ogni singolo componente SMD.

• Compatibilità Universale: I file Pick and Place sono formattati per essere importati direttamente nei software delle linee di montaggio dei principali EMS.

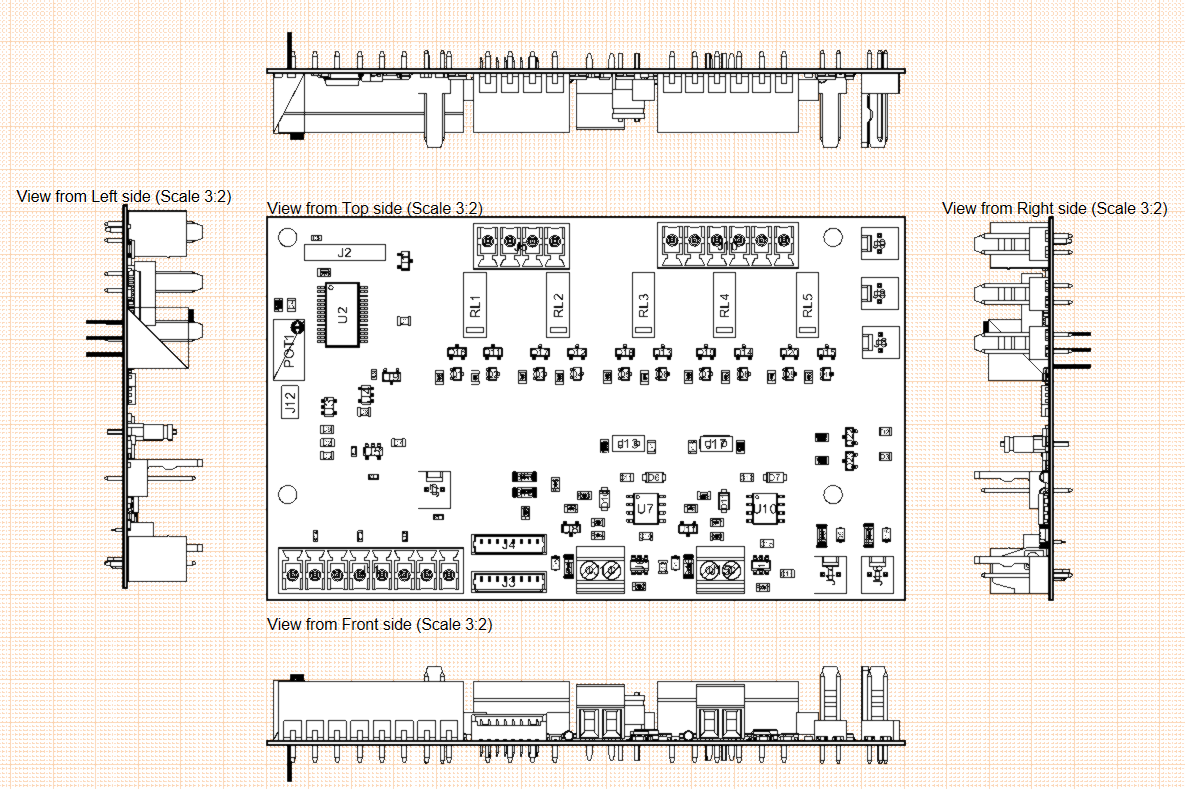

• Disegni di Assieme in PDF: Documentazione visiva chiara con viste dedicate per il montaggio superficiale (SMD) e a foro passante (THT), utile per il controllo qualità e le saldature manuali.
